三轴线轨立式加工中心

高速、高精度

用途:

该机床整机刚性好,操作方便灵活,可靠性高。使用寿命长,能耗低,控制精度高,抗干扰能力强。

适用于模具加工,精密零件的铣镗、钻孔、攻牙等操作。

主要应用领域:精密零部件加工、汽车及零部件、新能源、模具制造等领域。

机床结构及性能特点

1、本机床铸件均采用树脂砂铸件,且通过人工时效处理,减少铸件的应力变形。

2、宽底座箱型结构和“人”字型立柱设计,立柱为双层壁结构,大幅度提升机械刚性。接触面均经铲花处理,确保机台的运动刚性和高速位移时的精度及稳定性。

3、本机床所选用的主轴系统全套来自中国台湾的专业生产厂商,各重要零部件均经过严格的热处理。采用P4级主轴专用轴承及专用油脂润滑,整套主轴在恒温条件下组装完成后,均需通过电脑动平衡校正及跑合测试,整套主轴的使用寿命长、可靠性高。

4、本机床X、Y、Z三轴传动的滚珠丝杆均采用中国台湾配套生产厂商PMI或HIWIN提供的C3级滚珠丝杆,滚珠丝杆主端轴承均采用进口P4级60゚接触角配对组合的滚珠丝杆专用轴承,尾端采用预拉装置,确保机台背隙与热变形长时间保持在低值。X、Y、Z轴采用线性滑轨,具有高刚性,高耐磨性,低噪音,低摩擦的特性,确保定位精度及加工误差的控制。采用高品质联轴器,保证三轴的传动高刚性,精度稳定可靠。

5、机床的润滑系统均采用容积式供油润滑系统,确保润滑部位得到充分润滑。建议供油时间为每15分钟供油一次,润滑油建议用型号ISOVG68导轨油。

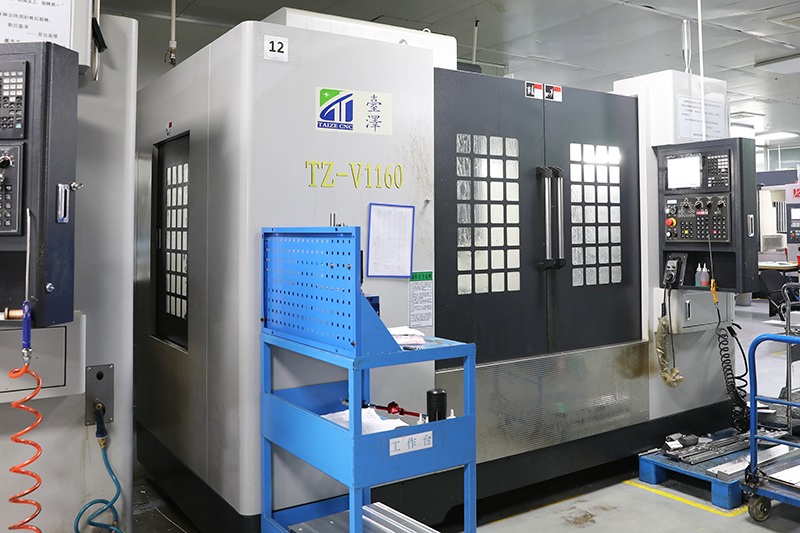

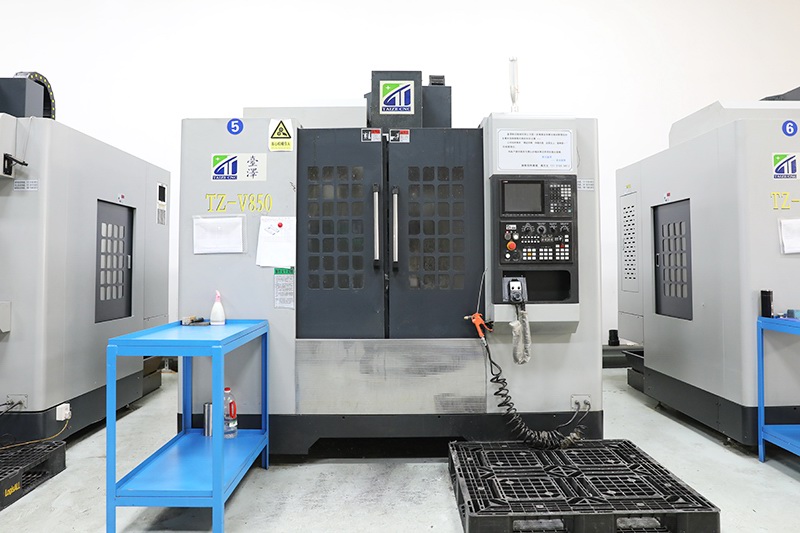

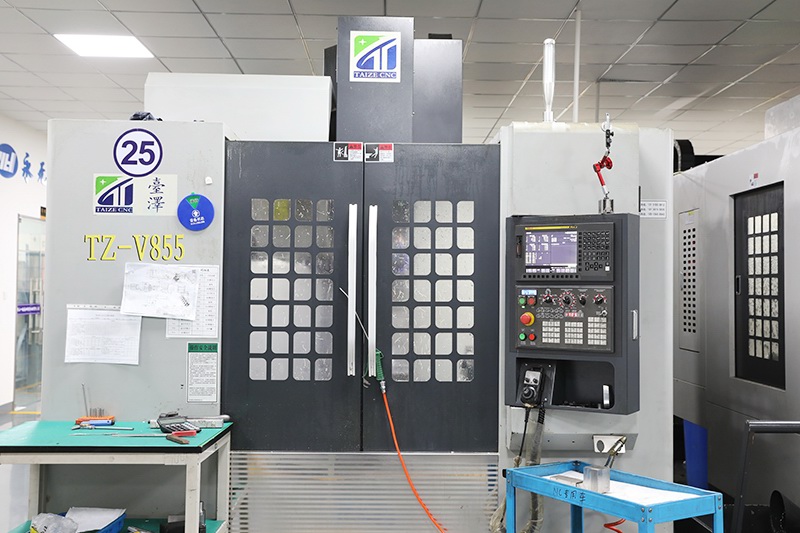

规格说明单位TZ-V855TZ-V1160TZ-V1370
行程
X轴行程(工作台左右移动)mm80011001300
Y轴行程(工作台前后移动)mm550600700
Z轴行程(主轴箱上下移动)mm550600700
主轴鼻端至工作台面距离mm120-670100-720110-810
主轴中心至立柱距离mm595660750
工作台
工作台尺寸mm1000*5501200*6001400*700
工作台最大载重kg500800850
T型槽尺寸(槽宽*槽数*间距)mm*个*mm18*5*9018*5*10018*5*110
轴向进给
快速进给速度(X/Y/Z)m/min48*48*4836*36*3636*36*36
主轴
主轴转速rpm12000(直连式)1200010000
其他
机床尺寸mm2400*2050*22503300*2700*28003500*2800*2800
机床重量kg580068009000
